Co je podvozek zařízení?

Průmysl těžkého strojírenství se při provádění náročných úkolů ve stavebnictví, zemědělství a hornictví spoléhá na robustní inženýrství. V srdci těchto strojů leží kritická sestava, která určuje mobilitu, stabilitu a celkovou provozní efektivitu. Pochopení strukturální integrity těžkého vybavení začíná hlubokým ponorem do základních komponentů, které nesou celou hmotnost stroje při procházení různorodým terénem.

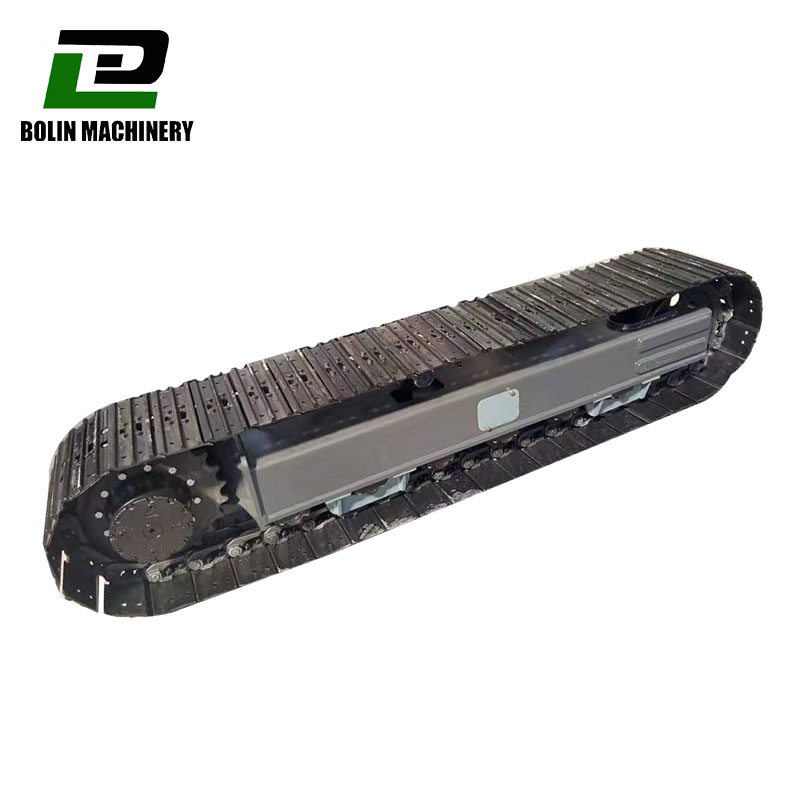

Podvozek zařízení je základní kostra umístěná pod hlavní karoserií pásového nebo kolového vozidla, sestávající ze složitého systému pásů, kladek, vodicích kol, řetězových kol a rámů, které nesou hmotnost stroje a usnadňují pohyb.

Udržování vysoce výkonného podvozku je zásadní pro maximalizaci životnosti těžkých strojů. Tento článek prozkoumá složité součásti těchto systémů se zaměřením na moderní řešení, jako je podvozek s pryžovými pásy , a poskytne komplexní pohled na strategie údržby a profesionální služby potřebné k udržení provozuschopnosti vašeho vozového parku.

Přehled obsahu

Co znamená podvozek?

Termín podvozek se týká celé nosné konstrukce pod vozidlem nebo těžkým strojem, která zahrnuje pásy, kola, zavěšení a rámy, které umožňují pohyb a rozložení hmotnosti na různé povrchy terénu.

V oblasti průmyslových zařízení B2B je podvozek pravděpodobně nejpracovitější částí jakéhokoli stroje pásového typu. Nejde jen o 'základ', ale o dynamický systém pohyblivých částí, které se musí dokonale synchronizovat, aby přemístily několik tun oceli a užitečného zatížení. U strojů, jako jsou rypadla, buldozery a nakladače, tvoří podvozek významnou část počáteční pořizovací ceny a téměř polovinu všech nákladů na údržbu za celou dobu životnosti. Pochopení jeho významu proto zahrnuje uznání jako primárního rozhraní mezi strojem a prostředím.

Konstrukční prvky standardního podvozku zahrnují rám pásu, který funguje jako páteř, a hnací řetězová kola, která přenášejí výkon z koncového převodu na pásy. Mezi nimi najdete kladky a vodicí kladky, které vedou řetěz pásu a zajišťují rovnoměrné rozložení hmotnosti. Bez funkčního podvozku jsou motor a hydraulické systémy stroje k ničemu, protože neexistuje způsob, jak převést výkon do produktivního pohybu.

Dále konstrukce podvozku určuje přítlak stroje. V sektorech, jako je terénní úprava nebo městská výstavba, je často preferován podvozek s pryžovými pásy, protože rozděluje hmotnost efektivněji než ocel a zabraňuje poškození dokončených povrchů, jako je asfalt nebo trávník. Tato přizpůsobivost je to, co dělá z moderního podvozku zázrak strojního inženýrství.

Klíčové součásti podvozkového systému

1. Pásové řetězy a boty: Primární kontaktní bod se zemí zajišťující trakci.

2. Válečky (spodní a horní): Podporují hmotnost stroje a vedou pás.

3. Napínací kladky: Velká kola, která vedou dráhu a pomáhají udržovat správné napětí.

4. Řetězová kola: Ozubená kola, která zabírají s články pásů a pohánějí stroj dopředu nebo dozadu.

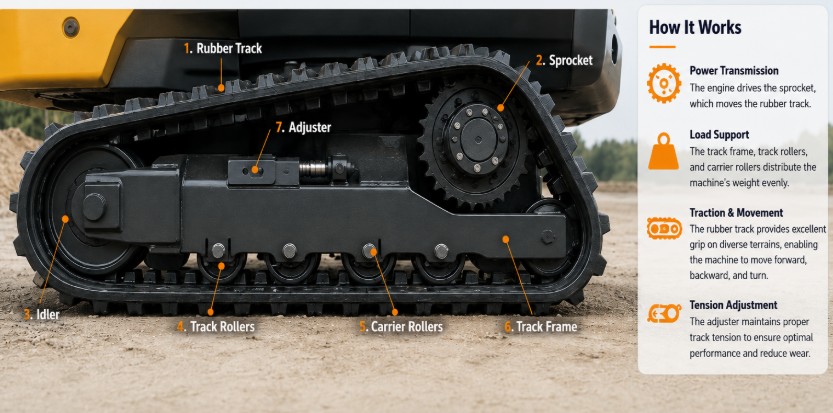

Mechanika podvozku s pryžovými pásy

Podvozek s pryžovými pásy je specializovaný pohonný systém, který využívá vysokopevnostní pryžové pásy vyztužené ocelovým kordem namísto tradičních ocelových článků, aby byl zajištěn hladší provoz, nižší hladina hluku a snížené narušení terénu.

Posun směrem k systémům na bázi pryže v sektoru B2B byl řízen potřebou všestrannosti. Zatímco ocelové pásy nemají v extrémním prostředí s kameny nebo těžkými demolicemi obdoby, pryžové pásy se staly standardem pro kompaktní pásové nakladače a minirypadla. Vnitřní struktura těchto pásů typicky obsahuje kontinuální vinutá ocelová lana, která poskytují pevnost v tahu potřebnou pro manipulaci s těžkými břemeny bez napínání nebo praskání. Použití vysoce kvalitní sestavy elektrického hydraulického pásového pásového pásu s pryžovým pásem zajišťuje, že stroj zůstane agilní i na stísněných pracovištích.

Z hlediska výkonu nabízí podvozek s pryžovými pásy výraznou výhodu v pohodlí obsluhy. Protože pryž pohlcuje vibrace mnohem lépe než ocel, snižuje fyzickou námahu obsluhy při dlouhých směnách. Toto tlumení vibrací také chrání další vnitřní součásti stroje, jako jsou uložení motoru a hydraulické armatury, před předčasným opotřebením způsobeným neustálým otřesem.

Z hlediska nákladů je výběr správného materiálu kolejnice zásadní. Podnikům, které pracují v citlivém terénu, může snížení 'jizvení' půdy ušetřit tisíce nákladů na obnovu. Pro dosažení maximální účinnosti je třeba zajistit, aby byla sestava vysoce kvalitní. Můžete najít specializovaná řešení jako např Elektrická hydraulická pásová pásová sestava s pryžovým pásem pro splnění těchto specifických průmyslových požadavků.

Výhody gumových kolejnicových systémů

1. Ochrana povrchu: Ideální pro práci na chodnících, chodnících a upravených trávnících.

2. Komfort obsluhy: Výrazně nižší hladina hluku a vibrací během jízdy.

3. Vysoká rychlost: Umožňuje rychlejší cestování mezi různými oblastmi na pracovišti.

4. Trakce: Vynikající přilnavost na mokrém nebo kluzkém povrchu, kde může ocel klouzat.

Údržba a opravy podvozků

Údržba a opravy podvozku zahrnují systematický proces čištění, kontroly a seřizování různých součástí systému pásů, aby se zabránilo předčasnému opotřebení a zajistilo se bezpečné a efektivní fungování stroje.

Prostředí, kde působí těžká technika, je často plné abrazivních materiálů, jako je bláto, písek a kameny. Pokud se tyto materiály nechají nahromadit, mohou působit jako brusný papír a obrousit válečky a řetězová kola. Pravidelné čištění je první linií obrany. Důkladné každodenní mytí zabraňuje ztvrdnutí nečistot, které by jinak mohlo způsobit ozubeného kola na podvozku s pryžovými pásy. zadření nebo přeskočení

Opotřebení je nevyhnutelné, ale dá se zvládnout. Jedním z nejkritičtějších aspektů údržby je napětí kolejí. Příliš volné stopy se vytratí, což způsobí značné poškození a prostoje. Naopak příliš těsné pásy vytvářejí nadměrné tření, což vede k hromadění tepla a ztrátě výkonu. Chcete-li se těmto problémům vyhnout, podívejte se na a jak těsné by měly být vodicí pásy gumového rypadla , aby bylo zajištěno, že vaše zařízení bude nastaveno podle specifikací výrobce. Správné napnutí je nejjednodušší způsob, jak prodloužit životnost vašich drahých součástí.

Cykly oprav obvykle zahrnují 'otočení' čepů a pouzder nebo výměnu opotřebovaných válečků. Protože podvozek funguje jako systém, jediný opotřebený díl může rychle znehodnotit ostatní. Například zadřený váleček způsobí, že pásový řetěz po něm spíše klouže, než se odvaluje, což vede k plochým místům na válečku a zrychlenému opotřebení článků pásů. Sledováním a kompletní průvodce napětím pásů rypadel , mohou operátoři tyto problémy proaktivně zachytit dříve, než povedou ke katastrofické poruše.

Kontrolní seznam údržby podvozku

Podvozkové služby

Služby podvozků zahrnují profesionální technickou podporu, včetně ultrazvukového měření opotřebení, výměny dílů, zakázkové výroby montáže a celovozových zdravotních auditů poskytovaných specializovanými inženýry.

U rozsáhlých operací překračuje správa stavu podvozku jednoduché denní kontroly. Profesionální služby využívají pokročilou diagnostiku k přesné předpovědi, kdy dojde k poruše součásti. Pomocí ultrazvukových nástrojů k měření tloušťky kovových dílů mohou technici vypočítat zbývající životnost podvozku s pryžovými pásy a naplánovat opravy během plánovaných odstávek, než čekat na nákladnou poruchu na místě.

Přizpůsobení je dalším klíčovým pilířem služeb podvozku. V závislosti na konkrétní aplikaci – ať už jde o obojživelné vozidlo nebo vrtnou soupravu s vysokým točivým momentem – nemusí standardní pásy stačit. Specializovaní poskytovatelé mohou vytvořit vlastní Sestava pásového pásu přizpůsobená požadavkům na hmotnost a krouticí moment jedinečného stroje. Tato úroveň služeb zajišťuje, že podvozek je dokonale přizpůsoben pracovnímu cyklu stroje.

Investice do profesionálních služeb zahrnují i ​​školení operátorů. Mnoho problémů s podvozkem pramení ze špatných jízdních návyků, jako je nadměrné couvání nebo neustálé otáčení jedním směrem. Poskytovatel služeb může toto chování prověřit a poskytnout pokyny, jak systém udržovat, včetně a vodítko pro správné nastavení stopy . Profesionální servis je nakonec o optimalizaci 'nákladů na hodinu' stroje.

Typy profesionálních podvozkových služeb

1. Analýza opotřebení: Podrobné zprávy o životnosti součástí pomocí nástrojů pro přesné měření.

2. Zakázková výroba: Navrhování specifických rámů kolejí a sestav pro jedinečné průmyslové potřeby.

3. Oprava na místě: Rychlá výměna pásů nebo válečků přímo na staveništi.

4. Optimalizace tahu: Profesionální kalibrace pomocí a komplexní průvodce napínáním pásů , aby se zabránilo mechanickému namáhání.

Závěr

Podvozek je neopěvovaným hrdinou světa těžké techniky. Jak jsme prozkoumali, jde o sofistikovaný systém, který vyžaduje pečlivý výběr, pečlivou údržbu a profesionální dohled. Ať už používáte tradiční ocelové uspořádání nebo moderní podvozek s pryžovými pásy , principy zůstávají stejné: výkon je dán kvalitou komponentů a přesností jejich kalibrace.

Upřednostněním pravidelného čištění, sledováním vzorců opotřebení a zajištěním správného napětí prostřednictvím odborných zdrojů mohou podniky výrazně snížit své provozní náklady. Podvozek představuje velkou investici, ale se správnými znalostmi a proaktivním přístupem k opravám a servisu může poskytnout spolehlivý základ, který vaše zařízení potřebuje, aby zvládlo ty nejnáročnější úkoly na planetě. Pro ty, kteří chtějí upgradovat nebo nahradit své stávající systémy, je zaměření na vysoce kvalitní sestavy a dodržování pokynů výrobce nejúčinnější cestou k dlouhodobému úspěchu.
