Zobrazení: 0 Autor: Editor webu Čas publikování: 2026-03-14 Původ: místo

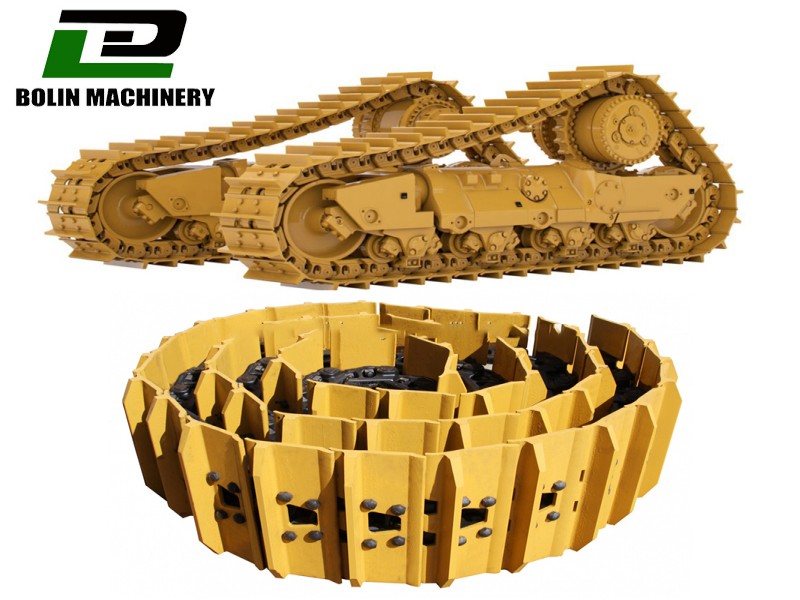

Bagry tvrdě pracují každý den, ale jejich výkon často závisí na podvozku. Díly podvozku rypadla nesou velké zatížení a čelí neustálému opotřebení. Ve skutečnosti může podvozek tvořit velkou část nákladů na údržbu. V této příručce se dozvíte, jak vybrat správné díly, posoudit jejich kvalitu a prodloužit životnost podvozku vašeho bagru.
Části podvozku rypadla spolupracují na podpoře hmotnosti stroje a zároveň převádějí výkon motoru na kontrolovaný pohyb po různém terénu. V reálných podmínkách na staveništi životnost a výkon těchto komponent přímo ovlivňují trakci, stabilitu a provozní efektivitu. Operátoři se obvykle zaměřují na to, jak pásový systém rozděluje zatížení, udržuje vyrovnání a odolává opotřebení při nepřetržitém namáhání.
Namísto prohlížení těchto komponent jednotlivě je užitečnější pochopit, jak každá část přispívá k celkovému systému kolejí. Pásové řetězy a patky nesou většinu hmotnosti stroje, válečky stabilizují pohyb pásů a řetězová kola a vodicí kola zajišťují správný přenos síly a vyrovnání. Když tyto prvky spolu správně fungují, rypadlo si zachovává hladší pojezd, lepší trakci a předvídatelnější vzorce opotřebení během dlouhých provozních cyklů.

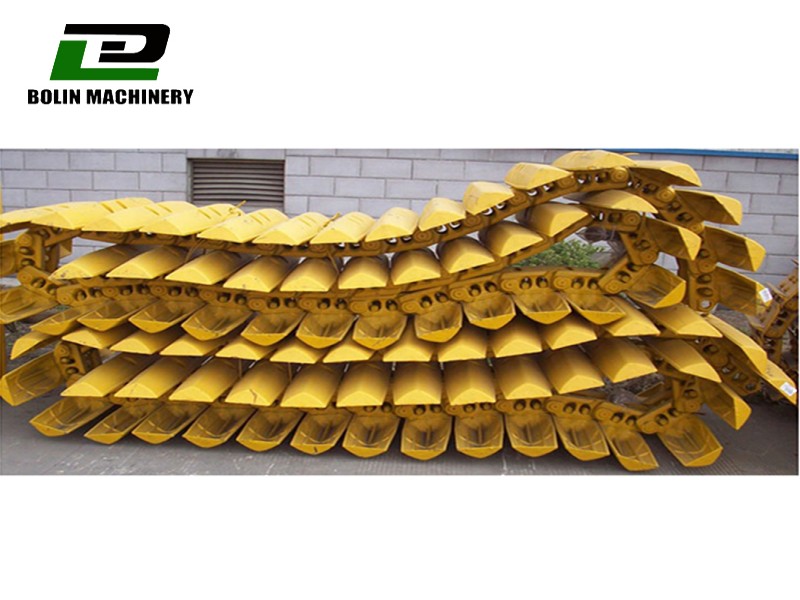

Pásové řetězy a pásové patky tvoří primární nosnou konstrukci podvozku. V každodenním provozu nesou celou hmotnost rypadla a přenášejí hnací sílu z koncového pohonu na zem. Protože jsou tyto díly neustále v kontaktu s terénem, jejich konstrukce přímo ovlivňuje trakci, stabilitu a to, jak rovnoměrně stroj rozkládá tlak po povrchu.
Pásové řetězy vytvářejí souvislý pásový systém, který umožňuje pohyb rypadla, zatímco pásové patky poskytují kontaktní plochu se zemí. Šířka a design boty ovlivňují trakci i tlak na půdu. Širší boty rozkládají váhu stroje na větší plochu, což může zlepšit stabilitu na měkkém povrchu. Užší nebo vyztužené boty jsou často preferovány ve skalnatých podmínkách, kde jsou trvanlivost a přilnavost důležitější než flotace.
Při hodnocení těchto komponent operátoři často zvažují:
● Šířka stopy, která ovlivňuje tlak na půdu a plovoucí vlastnosti
● Odolnost řetězu, včetně pevnosti článků, čepů a pouzder
● Design boty, který ovlivňuje trakci v závislosti na terénních podmínkách
Válečky a nosné válečky pomáhají udržovat konzistentní pohyb pásu a zároveň rozkládají hmotnost rypadla podél rámu podvozku. Spodní válečky nesou velkou část zátěže stroje a vedou pásový řetěz při jeho pohybu po zemi. Nosné válečky umístěné na horním rámu podpírají horní část dráhy a zabraňují nadměrnému prověšení.
V reálných provozních podmínkách hrají tyto komponenty hlavní roli při udržování stability stroje. Správně fungující válečky udržují dráhu zarovnanou s rámem a snižují vibrace během jízdy. Když se válečky opotřebovávají nerovnoměrně nebo ztrácejí mazání, pásový řetěz se může začít posouvat nebo vytvářet nepravidelný pohyb, což může urychlit opotřebení jiných částí podvozku.
Typické vzory opotřebení se často objevují na povrchu válečku, kde se dotýká pásového řetězu. Nadměrné opotřebení nebo plochá místa mohou vést k nesouososti, zvýšenému tření a snížení účinnosti pojezdu, takže pravidelná kontrola je důležitá pro udržení celkového výkonu podvozku.
Napínací a ozubená kola řídí dva kritické aspekty systému podvozku: vyrovnání kolejí a přenos výkonu. Přední napínací kladka pomáhá udržovat správné napnutí pásu tím, že vede pásový řetěz a absorbuje část provozního zatížení. Správné napnutí udržuje pásový systém stabilní a snižuje riziko sklouznutí nebo vykolejení řetězu během provozu.
Řetězová kola jsou připojena ke konečnému pohonu a jsou zodpovědná za přenos výkonu motoru na řetěz pásů. Jejich zuby zabírají s články řetězu a táhnou pás kolem podvozkového systému, což umožňuje rypadlu pohybovat se dopředu nebo dozadu. Konzistentní záběr mezi zuby řetězového kola a články řetězu je nezbytný pro účinný přenos síly.
Opotřebení zubů řetězových kol nebo vodicích ploch může postupně ovlivnit vyrovnání a napnutí pásů. Jak tyto součásti degradují, pásový řetěz se může pohybovat nerovnoměrně, což zvyšuje namáhání válečků a řetězů. Sledování opotřebení těchto dílů pomáhá udržovat hladší provoz a zabraňuje zrychlenému poškození celého podvozkového systému.
Výběr dílů podvozku rypadla obvykle začíná vyhodnocením terénu, kde bude stroj nejčastěji pracovat. Pozemní podmínky ovlivňují trakci, rozložení zatížení a rychlost opotřebení součástí. Operátoři pracující v různých prostředích často upravují šířku botky pásů, systémy těsnění řetězu a odolnost materiálu tak, aby odpovídaly namáháním vytvářeným různými povrchy.
Terén |
Doporučené nastavení podvozku |
Měkká půda |
Široká obuv |
Skalnatý terén |
Úzké vyztužené boty |
Písek / štěrk |
Tvrzené materiály |
Namísto výběru komponent pouze na základě specifikací dodavatelé obvykle zvažují, jak podvozek interaguje se zemí. Faktory jako tlak na zem, rázová zatížení a vystavení abrazivním materiálům určují, která konfigurace funguje nejlépe. Přizpůsobení systému pásů podmínkám na staveništi pomáhá udržovat stabilitu, snižuje nerovnoměrné opotřebení a prodlužuje životnost řetězů, válečků a pouzder.
Stroje pracující na rozbahněných staveništích, mokřadech nebo sypké půdě často bojují s trakcí a nadměrným průjezdem kolejí. Za těchto podmínek se snížení tlaku na půdu stává prioritou. Nastavení podvozku navržené pro flotaci umožňuje rypadlu pohybovat se po měkkém terénu bez potopení nebo ztráty stability během jízdy.
Široké pásové patky se běžně používají, protože rozkládají váhu stroje na větší plochu. Tato širší kontaktní plocha snižuje tlak na půdu a zlepšuje stabilitu na měkkém podkladu. Mokré prostředí také vnáší do systému dráhy bláto a vodu, což zvyšuje riziko vnitřního opotřebení, pokud nejsou součásti řetězu chráněny.
Mezi běžné konfigurace pro měkký nebo mokrý terén patří:
● Široké pásové patky, které rozkládají hmotnost stroje a zlepšují flotaci
● Utěsněné pásové řetězy určené k ochraně čepů a pouzder před bahnem, vlhkostí a nečistotami
Tyto vlastnosti pomáhají udržovat plynulejší pohyb pásu a zároveň snižují předčasné opotřebení v nasycených půdních podmínkách.
Skalnatý terén a demoliční místa vytvářejí častá rázová zatížení, která výrazně namáhají součásti podvozku. Široké boty, které dobře fungují v měkkém terénu, se mohou při opakovaném nárazu na kameny nebo úlomky ohnout nebo prasknout. V těchto prostředích je trvanlivost a strukturální pevnost obvykle důležitější než flotace.
Úzké vyztužené pásové boty jsou často vybírány, protože jejich menší kontaktní plocha zlepšuje penetraci na nerovném terénu při zachování větší tuhosti. Vyztužené desky bot lépe odolávají opakovaným nárazům z tvrdých povrchů, aniž by se deformovaly.
S těmito botami jsou obvykle spárovány vysoce odolné pásové řetězy a válečky, aby zvládaly vyšší rázové zatížení. Pevnější články řetězu a zesílené sestavy válečků pomáhají rozdělovat síly nárazu přes rám podvozku a udržují systém pásů vyrovnaný během náročných výkopových prací.
Bagry pracující v pískovnách, štěrkových lomech nebo na místech zpracování kameniva čelí neustálému abrazivnímu tření. Jemné částice se hromadí mezi pohyblivými součástmi a postupně opotřebovávají kovové povrchy. V těchto prostředích se tvrdost materiálu a konstrukce těsnění podvozkových částí stávají kritickými faktory.
Součásti vyrobené z materiálů s vysokou tvrdostí obecně odolávají otěru účinněji. Tepelně zpracované články pásů, válečky a povrchy řetězových kol si udrží svůj tvar déle, když jsou vystaveny nepřetržitému brusnému kontaktu s pískem nebo malými kamínky.
Utěsněná pouzdra a konstrukce odolné proti opotřebení také pomáhají omezovat kontaminaci uvnitř sestavy pásového řetězu. Tím, že zabraňují vnikání abrazivních částic do vnitřních spojů, utěsněné systémy snižují tření a zpomalují vnitřní opotřebení. Tato kombinace tvrzených materiálů a účinného těsnění umožňuje podvozku udržovat hladší chod během dlouhých pracovních cyklů v abrazivním terénu.
Při výběru dílů podvozku rypadla kupující často nehledí na cenu a zaměřují se na ukazatele, které ovlivňují životnost a kompatibilitu. Kvalita materiálu, výrobní metody, rozměrová přesnost a spolehlivost dodavatele ovlivňují životnost komponent při velkém pracovním zatížení. V reálných provozních podmínkách mohou malé rozdíly v síle materiálu nebo přesnosti obrábění určit, zda se díly opotřebovávají rovnoměrně nebo předčasně selžou.
Zkušení dodavatelé obvykle hodnotí části podvozku zkoumáním jak technických detailů, tak standardů kontroly kvality výrobce. Faktory, jako je složení oceli, konzistence tepelného zpracování a vyrovnání součástí, přímo ovlivňují odolnost proti opotřebení a stabilitu kolejového systému. Pochopení těchto indikátorů pomáhá majitelům zařízení vybrat díly, které si udrží výkon po dlouhé provozní cykly.
Odolnost součástí podvozku rypadla úzce souvisí s materiály a výrobními postupy používanými při výrobě. Vysoce kvalitní díly jsou běžně vyráběny z legované oceli navržené tak, aby vydržely velké zatížení, opakované nárazy a trvalé tření o zem. Legovaná ocel poskytuje silnější odolnost proti praskání a deformaci ve srovnání s materiály nižší kvality, které se často používají v levnějších součástech.
Výrobní procesy také ovlivňují pevnost konstrukce. Kované součásti obecně nabízejí lepší vnitřní strukturu zrna a vyšší houževnatost než lité díly. Během kování je kov stlačen pod vysokým tlakem, čímž vzniká hustší struktura, která zlepšuje odolnost proti únavě. Odlévání může být ekonomičtější, ale může způsobit vnitřní vady, které časem oslabí nosné součásti.
Pro kupující, kteří hodnotí trvanlivost, se obvykle zkoumají dva faktory:
● Složení legované oceli, které zlepšuje pevnost a odolnost proti deformaci
● Kované výrobní procesy, které zvyšují strukturální integritu ve srovnání s litím
Tyto charakteristiky často označují komponenty navržené pro náročná prostředí výkopů.
Tepelné zpracování hraje zásadní roli při určování toho, jak dobře odolávají části podvozku opotřebení. Správné tepelné zpracování zpevňuje vnější povrch součástí při zachování vnitřní houževnatosti, což umožňuje součástem, jako jsou články pásů, pouzdra a válečky, aby vydržely nepřetržitý kontakt s abrazivními materiály.
Obzvláště důležité je jednotné tepelné zpracování. Nekonzistentní vytvrzování může vytvořit slabé zóny, kde se začnou vyvíjet trhliny nebo nadměrné opotřebení. Výrobci s dobře řízenými procesy tepelného zpracování udržují konzistentní tvrdost na kritických opotřebitelných površích, čímž zlepšují životnost celého systému pásů.
Typické součásti odolné proti opotřebení se řídí normami tvrdosti navrženými tak, aby vyvážily trvanlivost a flexibilitu. Příliš měkké povrchy se rychle opotřebovávají, zatímco příliš tvrdé materiály mohou při silném nárazu zkřehnout. Udržování vhodných úrovní tvrdosti umožňuje součástem odolávat otěru a zároveň absorbovat rázová zatížení během provozu.
Přesné obrábění a rozměrová přesnost jsou zásadní pro zajištění toho, aby součásti podvozku správně zapadly do systému pásů. I malé chyby vyrovnání v rozteči kolejí, roztečí otvorů pro šrouby nebo umístění válečků mohou vést k nerovnoměrnému rozložení zatížení během provozu. V průběhu času tyto nesouososti urychlují opotřebení řetězů, válečků a řetězových kol.
Při hodnocení náhradních dílů dodavatelé často ověřují, zda rozměry součástí odpovídají specifikacím původního zařízení. Správná rozteč pásů zajišťuje hladký záběr mezi články řetězu a zuby řetězového kola, zatímco přesné vyrovnání otvorů pro šrouby umožňuje, aby pásy seděly rovnoměrně na sestavě řetězu.
Precizní výroba pomáhá předcházet abnormálním vzorcům opotřebení tím, že celý pásový systém udržuje správně zarovnaný. Když komponenty přesně lícují, síly jsou rovnoměrněji rozloženy po celém podvozku, což snižuje namáhání jednotlivých dílů a udržuje stabilní pohyb stroje.
Certifikační a záruční zásady často poskytují další signály o spolehlivosti dílů podvozku rypadla. Výrobci, kteří dodržují uznávané standardy řízení kvality, obvykle dodržují přísnější výrobní kontroly a sledovatelnost materiálu během výrobního procesu.
Průmyslové certifikace, jako jsou systémy řízení kvality ISO nebo soulad s CE, ukazují, že výrobce dodržuje standardizované postupy výroby a kontroly. Ačkoli samotná certifikace nezaručuje vynikající výkon, obvykle odráží konzistentní výrobní postupy a dokumentované procesy zajištění kvality.
Záruční krytí může také pomoci kupujícím posoudit důvěru dodavatele v jejich produkty. Spolehliví výrobci běžně poskytují jasné záruční podmínky pro pásové řetězy, válečky a další součásti podvozku. Transparentní záruční zásady naznačují, že dodavatel zavedl testovací postupy a očekává, že jejich díly budou spolehlivě fungovat za normálních provozních podmínek.
Prodloužení životnosti dílů podvozku rypadla do značné míry závisí na každodenních provozních návycích a běžných postupech údržby. V reálných podmínkách staveniště tvoří součásti podvozku často velkou část nákladů na opotřebení zařízení. Operátoři, kteří sledují napnutí pásů, upravují jízdní chování a provádějí pravidelné čištění, obvykle zaznamenávají výrazně pomalejší opotřebení řetězů, válečků a řetězových kol.
Místo toho, aby se soustředili pouze na harmonogramy výměn, mnoho dodavatelů upřednostňuje preventivní údržbu. Správné nastavení stopy, hladší pohyb stroje a včasná kontrola bodů opotřebení pomáhají rovnoměrněji rozložit napětí v celém podvozkovém systému. Malé provozní úpravy mohou snížit tření a rázové zatížení, což pomáhá udržet součásti spolehlivě funkční po delší servisní intervaly.
Správné napnutí pásu je jedním z nejdůležitějších faktorů ovlivňujících životnost podvozku. Pásy, které jsou příliš těsné, nadměrně namáhají válečky, vodicí kola a řetězová kola, čímž se urychluje opotřebení řetězu pásů i okolních součástí. Příliš úzké dráhy mohou také zvýšit spotřebu paliva, protože stroj musí během jízdy překonávat další odpor.
Uvolněné stopy vytvářejí jiný soubor problémů. Při nedostatečném napnutí se může pásový řetěz nadměrně prověsit a zvýšit riziko vykolejení, zejména při zatáčení nebo provozu na nerovném terénu. Uvolněné pásy také umožňují pronikání většího množství nečistot do systému pásů, což může časem vést k nerovnoměrnému opotřebení.
Stav stopy |
Provozní dopad |
Příliš těsné |
Zrychlené opotřebení válečků a řetězových kol |
Příliš volné |
Nebezpečí vykolejení koleje |
Operátoři obvykle pravidelně kontrolují napnutí pásů, zejména při práci v bahnitém nebo skalnatém prostředí, kde mohou úlomky ovlivnit úroveň nastavení. Udržování vyváženého napětí umožňuje pásovému systému hladký pohyb a zároveň snižuje zbytečné namáhání klíčových součástí podvozku.
Každodenní provozní návyky mohou výrazně ovlivnit, jak rychle se podvozkové díly opotřebovávají. Náhlé změny směru nebo agresivní pohyb stroje často vytvářejí dodatečné tření mezi součástmi dráhy a zemí. V průběhu času tato napětí urychlují opotřebení pásových bot, řetězů a válečků.
S rychlejším opotřebením podvozku jsou běžně spojeny dva jízdní projevy:
● Časté protisměrné otáčení, které klade vysoké boční namáhání pásových řetězů a bot
● Vysokorychlostní zpětný chod, který zvyšuje tření a rázové zatížení systému podvozku
Operátoři, kteří používají plynulejší techniky zatáčení a udržují mírné pojezdové rychlosti, často prodlužují životnost komponentů své dráhy. Řízený pohyb stroje snižuje zbytečné namáhání systému pásů a pomáhá udržovat rovnoměrnější vzorce opotřebení napříč podvozkem.
Bláto, štěrk a stavební úlomky se během provozu často hromadí kolem součástí podvozku. Když se tento materiál zachytí mezi díly dráhy, zvyšuje se tření a může způsobit nerovnoměrný tlak na válečky nebo řetězová kola. Pravidelné čištění pomáhá předcházet úlomkům zrychlujícímu opotřebení pohyblivých součástí.
Odstranění zhutněného bahna nebo kamení z kolejové sestavy také umožňuje operátorům jasněji kontrolovat stav klíčových součástí. Vizuální kontroly často odhalí prvotní známky poškození, jako jsou opotřebené patky pásů, prasklá pouzdra nebo nerovný povrch válců.
Rutinní kontrola a čištění poskytují příležitost odhalit malé problémy dříve, než se rozvinou ve velké mechanické problémy. Včasná identifikace abnormálního opotřebení pomáhá udržovat správné vyrovnání podvozkového systému a snižuje pravděpodobnost nákladných oprav nebo neočekávaných prostojů.
Výběr správných dílů podvozku bagru zlepšuje výkon stroje a kontroluje dlouhodobé náklady. Tato příručka vysvětluje, jak sladit díly s pracovními podmínkami, ověřit kvalitu součástí a udržovat správný provoz. Se spolehlivými produkty a profesionální podporou od Shandong Bolin Machinery Co., Ltd. , mohou operátoři prodloužit životnost podvozku, zlepšit efektivitu a získat lepší hodnotu ze svého vybavení.
Odpověď: Vyberte díly podvozku rypadla na základě terénu, kompatibility modelu stroje a očekávaných podmínek opotřebení.
Odpověď: Správná údržba, napnutí pásů a provozní postupy přímo ovlivňují životnost dílů podvozku rypadla.
Odpověď: Správné rozměry dílů podvozku rypadla zajišťují správné vyrovnání a snižují abnormální opotřebení.
Odpověď: Denně kontrolujte díly podvozku rypadla, zda se na nich nehromadí úlomky, opotřebení a předčasné poškození součástí.
